水冷螺旋输送机结构图及工作原理

发布时间：2026-05-25 16:11:00 作 者：大汉机械

水冷螺旋输送机是属于具备降温冷却功能的输送设备，在常规螺旋输送结构基础上增设水冷夹层，依托水循环换热原理，输送物料的同时完成控温作业，整机密封性优异，既能避免粉尘外泄，也可减少热量散失，可根据工况调整输送速度与冷却效率，设备可灵活适配水平、倾斜安装方式，结构牢固运行平稳，其中进料温度不能超过600°，避免设备主体材质融化。

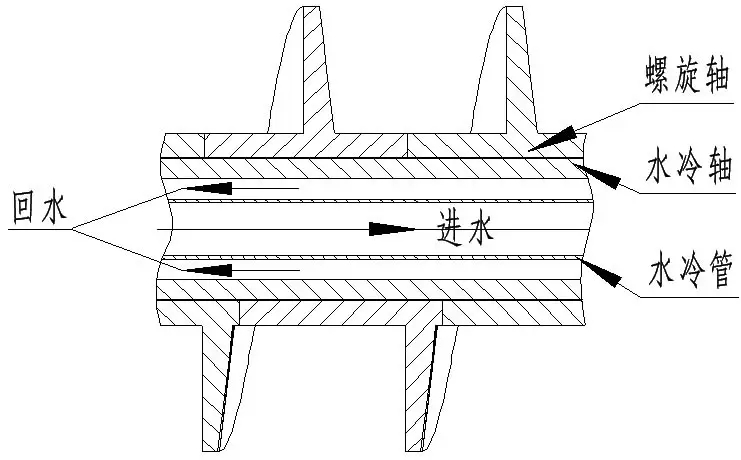

水冷螺旋输送机结构图

水冷螺旋输送机主要由驱动装置、螺旋轴、双层壳体、进出料口及水循环管路组成。双层筒壁形成密闭水冷腔，搭配输水接口实现水体循环。内部螺旋叶片负责推送物料，机架起到稳固支撑作用，各部件相互配合，同步完成物料输送与换热降温作业。

螺旋轴：采用耐高温、耐磨材质，可单独跟换，分体式螺旋叶片拆装方便，且物料流动更为顺畅，避免局部堆料。

水冷轴：为空心结构。

水冷管：用于水冷轴的循环冷却。

水冷螺旋输送机工作原理

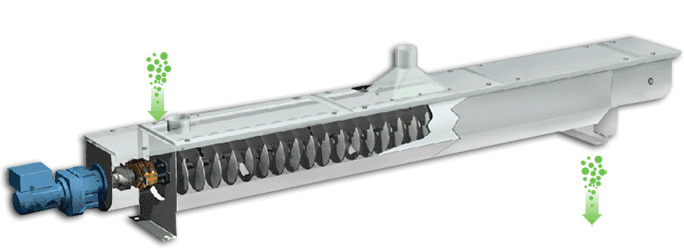

水冷螺旋输送机结合物料输送与水冷降温双重原理运作。设备运转时，电机带动内部螺旋叶片旋转，依靠叶片推力推送粉状、颗粒状高温物料匀速前移。机身筒壁设有中空水冷夹层，冷却水持续循环通入夹层内部，与筒内高温物料形成热量交换。物料行进过程中热量不断被水体吸收带走，逐步实现降温冷却。
