振动电机激振力的调整方法

发布时间：2026-05-27 15:43:41 作 者：大汉机械

振动电机是振动输送、给料等设备的核心动力部件，激振力大小直接决定整机振动幅度、作业效率与运行状态。实际生产中，根据物料特性、处理量及工况需求，经常需要对激振力进行调节，以此适配不同生产要求。激振力调整操作看似简单，却直接影响设备稳定与使用寿命，若调节不当易出现振幅异常、机身抖动、部件损坏等问题。

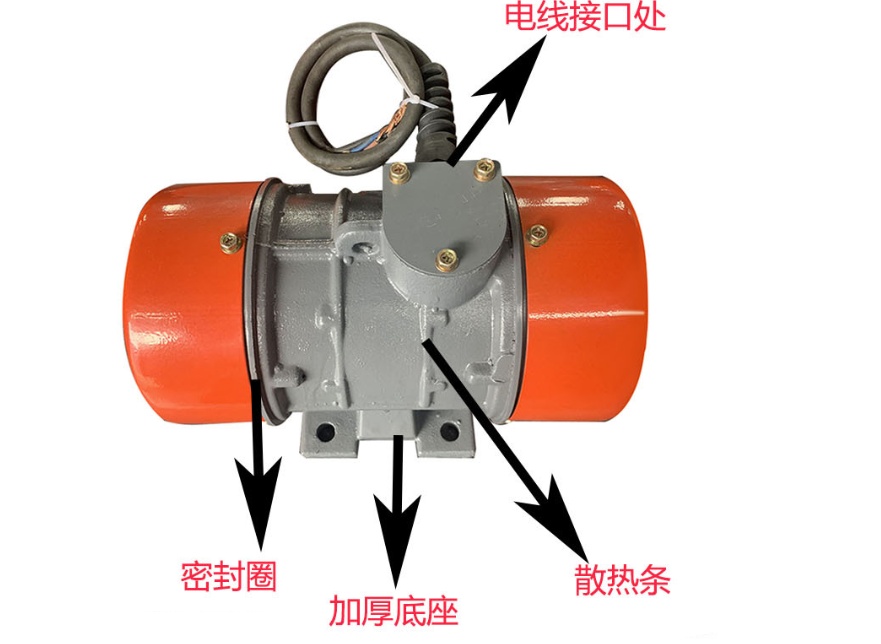

卧式振动电机

放松防护罩紧固螺钉，拆下两端防护罩

激振力小于MV50-2，MV50-4，MV50-6，MV30-8的振动电机（不包含此四种规格），外偏心块为可调块，表面装有标明大激振力百分数的标尺，内偏心块为固定块，均使用紧固螺栓压紧在电机转轴上。转轴两端面上刻有基准线。旋松两侧外偏心块压紧螺栓，两侧外偏心块同向转动，使轴上刻线对准外偏心块上的激振力标尺刻线，调至所需激振力，拧紧外偏心块压紧螺栓，装上防护罩；　

激振力大于或等于MV50-2，MV50-4，MV50-6，MV30-8的振动电机（包含此四种规格），外偏心块为固定块，用键固定在转轴上，不能转动。内偏心块为可调块，外表面装有标明大激振力百分数的标尺，使用紧固螺栓压紧在电机转轴上。旋松两侧内偏心块压紧螺栓，两侧内偏心块同向转动，使内偏心块上的激振力标尺刻线对准外偏心块上的开缝，调至所需激振力，拧紧内偏心块压紧螺栓，装上防护罩；　

注意：除特殊应用情况外，振动电机转轴两端偏心块的位置必须相对应，两端偏心块百分数的设定必须相等，否则振动电机会产生巨大的错向激振力，损伤电机的振动机械。

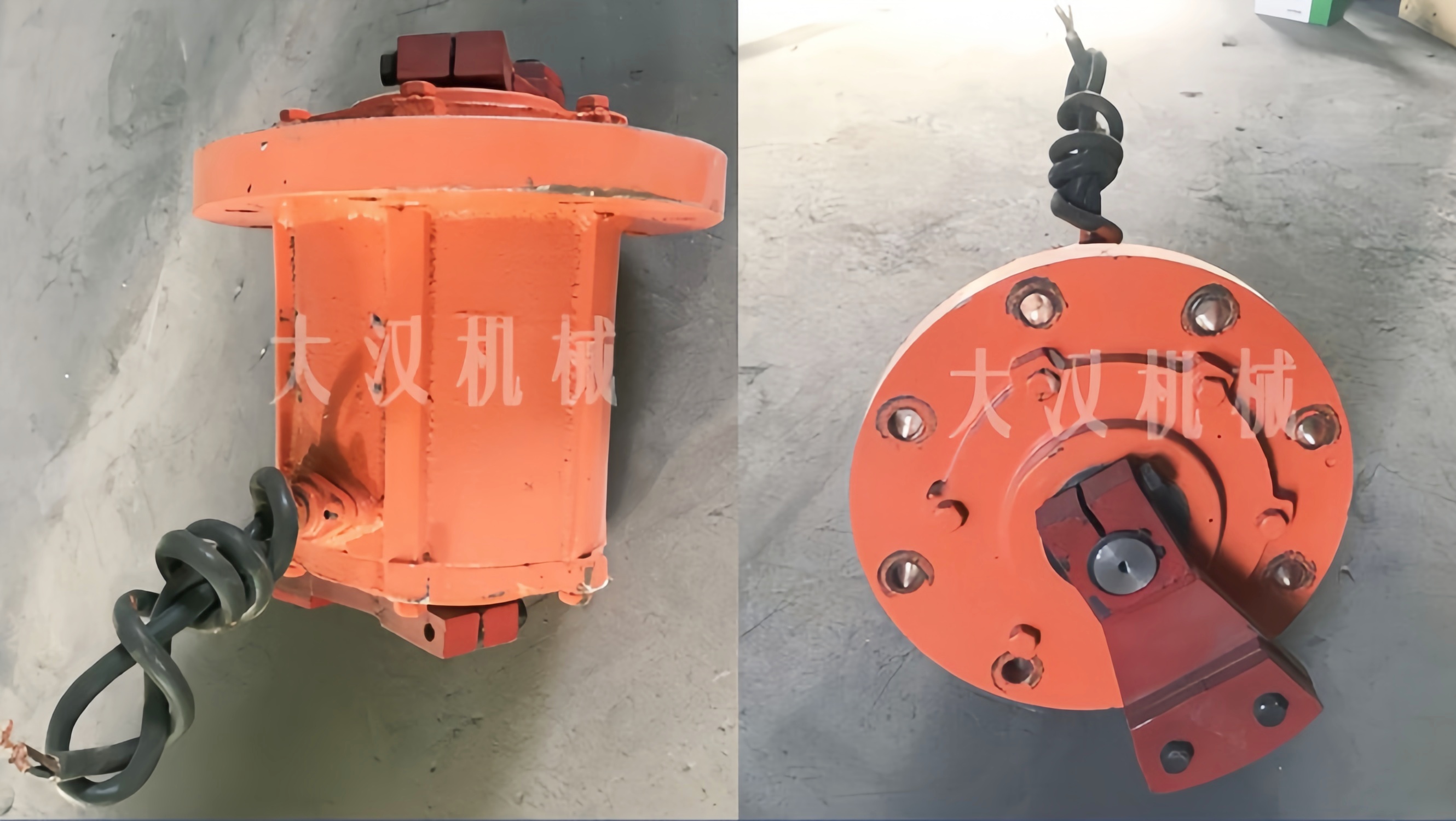

立式振动电机　

激振力的调节：卸下附加块压紧螺栓，通过增减附加块的数量来调节激振力

上、下偏心块夹角的调节：上偏心块为固定块，下偏心块为可调块，均使用紧固螺栓压紧在电机转轴上。转轴两端面上刻有基准线，下偏心块外表面装有标明旋转角度的标尺，旋松下偏心块压紧螺栓，转动下偏心块，使下偏心块上的角度标尺刻线对准转轴基准刻线，调至所需角度，拧紧下偏心块压紧螺栓；如需调节上偏心块角度，也可按相应方法调节。

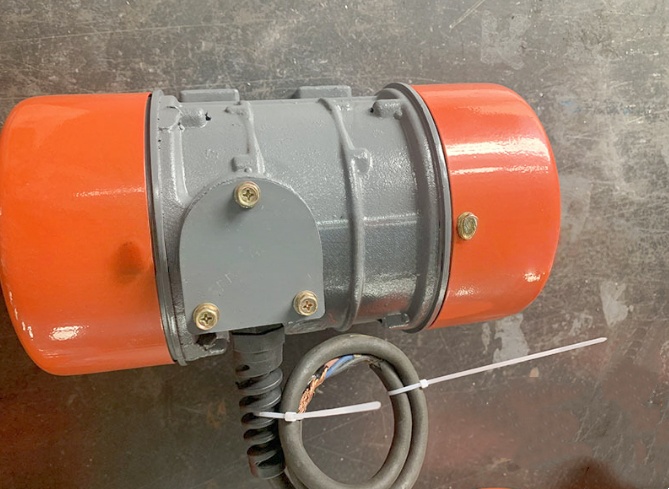

振动电机的出电缆由于要承受振动，所以应选用重型四芯电缆，在靠近电缆出口处不允许突然弯曲，要有一个大于电缆外径8-9倍的弯曲半径，再将电缆固定到静止不动的机器或框架上。其距离大约为0.6米到0.9米。在固定电缆的卡子处应垫有柔软的绝缘材料，以免磨擦损伤电缆。四芯电缆的接地线，一端与接线盒内的接地螺钉相连接，另一端必须可靠接地。小型号振动电机，机壳上没有接线盒，使用重型三芯电缆直接从电机内部接线。在电机的底脚附近装有接地螺钉，使用时必须可靠接地。

注意：振动电机出线电缆为易损件，常因振动磨擦损伤，导致电机缺相运行，损坏电机。用户应经常检查电缆状况，如有磨损应及时更换同型号电缆。
