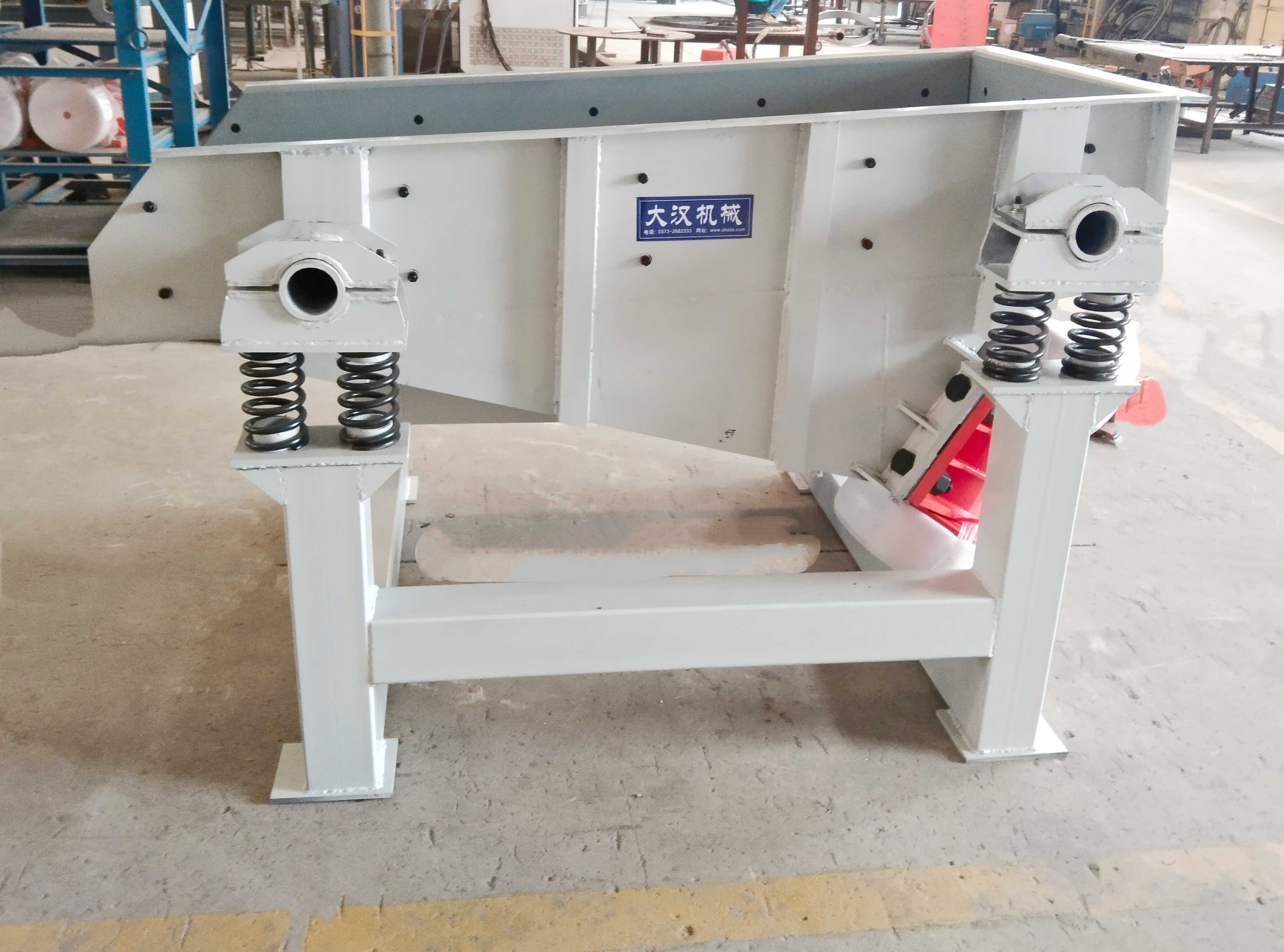

振动输送机依托机械振动原理完成物料输送作业，凭借稳定可靠的性能，通过激振器产生规律振动，带动料槽做往复运动，使槽内粉状、颗粒状及小块状松散物料持续滑行、抛移，从而实现定向连续输送。它可适配水平、微倾斜输送工况，适配性极强，相较于传统输送设备，振动输送机结构简洁、运行噪音低、密封性能优异，能有效抑制粉尘外泄，且作业过程中物料破损率低，可适配高温、腐蚀等恶劣工况。
振动输送机适用于输送谷物类物料，如小麦、稻米、大豆、玉米及各种谷物蔬菜种子等颗粒状谷物类物料。不适用于粉状物料及粘性物料及矿石等非谷物类物料以及有腐蚀性的物料。

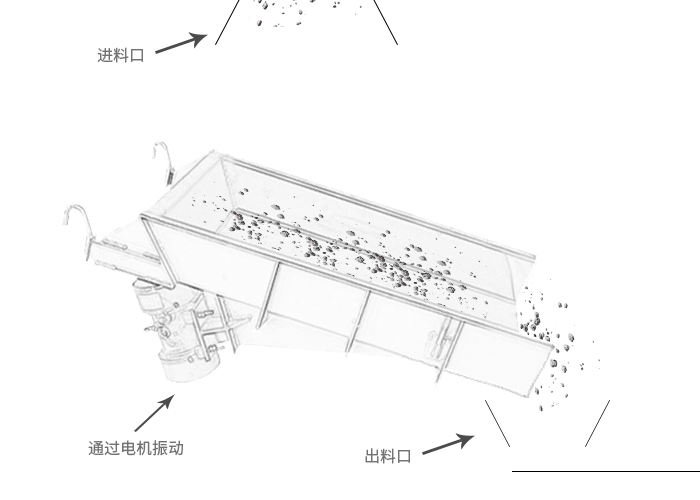

振动输送机利用振动原理，由动力带动一只偏心轴，由偏心轴带动拉杆，借助弹簧的弹性力，使槽体内的谷物颗粒产生一定的振幅和振动频率，从而使谷物形成由原来的位置产生向上向前抛掷的作用，使谷物颗粒接连不断地向前跳跃，从而达到输送的目的。

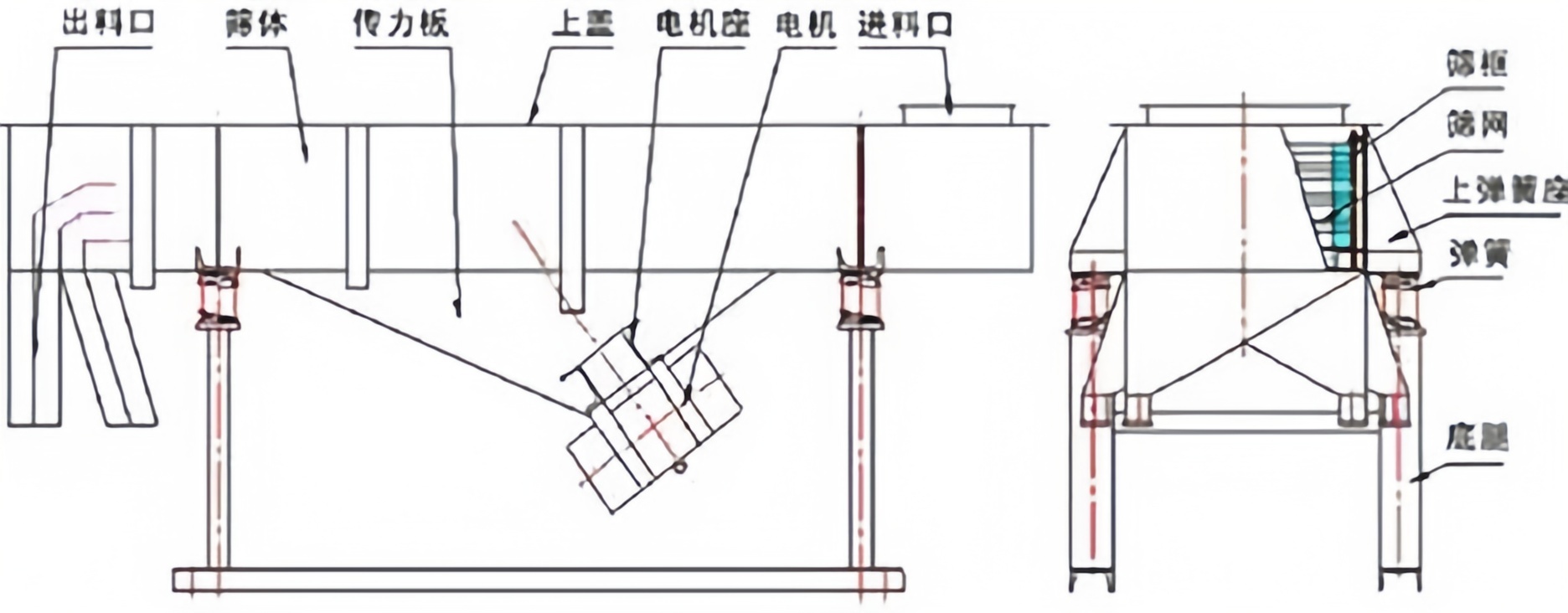

振动输送机主要由机座、支架、电机、大小带轮、三角带、护罩、轴承座、轴承、偏心轴、拉杆座、拉杆、弹簧、弹簧座板、振动板、振动连接板、槽体、出料口、盖板等件组成。
| 型号 |
输送能力 (t/h) |
输送距离 （m） |
输送颗粒 （mm） |
双振幅 （mm） |
频率 (Next / min) |
功率 （kw） |
电流 （A） |
基础垂直动载荷 （N） |
重量 （kg） |
|
| ZPS-3 | Ⅰ | 11 | 3 | 30 | 4-6 | 1450 | 0.75×2 | 1.84×2 | 1570 | 308 |
| Ⅱ | 17 | 60 | 2140 | 420 | ||||||
| Ⅲ | 25 | 100 | 2300 | 450 | ||||||
| ZPS-4 | Ⅰ | 11 | 4 | 30 | 4-6 | 1450 | 0.75×2 | 1.84×2 | 2650 | 520 |
| Ⅱ | 17 | 60 | 2960 | 580 | ||||||
| Ⅲ | 25 | 100 | 3160 | 620 | ||||||
| ZPS-5 | Ⅰ | 9 | 5 | 30 | 4-6 | 1450 | 1.5×2 | 3.84×2 | 3320 | 650 |
| Ⅱ | 15 | 60 | 3520 | 690 | ||||||
| Ⅲ | 23 | 100 | 3670 | 720 | ||||||
| ZPS-6 | Ⅰ | 9 | 6 | 30 | 5-7 | 960 | 2×2 | 4.1×2 | 4030 | 790 |
| Ⅱ | 13 | 60 | 4390 | 860 | ||||||
| Ⅲ | 23 | 100 | 5610 | 1100 | ||||||
| ZPS-7 | Ⅰ | 9 | 7 | 30 | 5-7 | 960 | 2×2 | 4.1×2 | 6120 | 1200 |
| Ⅱ | 13 | 60 | 6890 | 1350 | ||||||
| Ⅲ | 20 | 100 | 7190 | 1410 | ||||||
| ZPS-8 | Ⅰ | 7 | 8 | 30 | 5-7 | 960 | 2.5×2 | 5.75×2 | 8160 | 1600 |
| Ⅱ | 12 | 60 | 8780 | 1720 | ||||||
| Ⅲ | 8 | 100 | 9340 | 1850 | ||||||
| ZPS-9 | Ⅰ | 5 | 9 | 30 | 6-8 | 960 | 3.7×2 | 7.4×2 | 10710 | 2100 |
| Ⅱ | 10 | 60 | 11480 | 2250 | ||||||
| Ⅲ | 15 | 100 | 12250 | 2400 | ||||||
| ZPS-10 | Ⅰ | 5 | 10 | 30 | 6-8 | 960 | 3.7×2 | 7.4×2 | 12760 | 2500 |
| Ⅱ | 10 | 60 | 13520 | 2650 | ||||||
| Ⅲ | 15 | 100 | 14290 | 2800 | ||||||
| ZPS-12 | Ⅰ | 4 | 12 | 30 | 6-8 | 960 | 3.7×2 | 7.4×2 | 13830 | 2800 |
| Ⅱ | 8 | 60 | 14800 | 2900 | ||||||
| Ⅲ | 12 | 100 | 15870 | 3110 | ||||||
Q=3600ψFυγ（T/h）
式中：ψ=物料充满系数
F=承载构件即料槽的截面积（m2）
υ=物料输送速度（m/s）
γ=物料容重（T/m3）
轴 承：211 2个/台
1208 2个/台
三角带：A型带，长约1320mm， 3条/台
振动输送机在我公司出厂前已进行全部组装，并进行5小时空载试验。由技术部和质检部联合验收，确认合格后，拆开运往用户所在地。
到达用户所在地需要重新大件组装。将机架或支架与地基基础固定牢固后，先用手搬动传动三角带或皮带轮，即进行手动空车试验，确认运转灵活，无异常声音后方可启动电动机，进行0.5-1小时的空载试验，然后停车，检查螺栓螺母等联接处有无松动，之后方可投入生产运行。
经常对振动输送机进行维护和保养，可提高使用寿命，降底故障率。
由于振动输送机是振动输送，因振动可能导致联接件的松动，尽管安装时加了弹性垫圈，为避免松动，操作人员应经常检查，如发现松动应及时紧固。
运转部件，如轴承座及拉杆轴承座，外部设有黄油嘴，每班应注入钙基或锂基润滑脂，保证润滑，使运转部件正常工作。3、操作人员在工作中一旦发现异常，应及时?；觳椋懦收?。
经常检查轴承是否损坏，发现损坏应及时更换新的同型号轴承。
大小V带轮传动处设有安全防护罩，检修后应及时安装上防护罩，以防发生危险。
拉杆振动结构处，由于工作时发生往复摆动运动，工作人员在工作期间身体远离此处，切勿用手去触摸，以免发生人身事故
